產品概述：

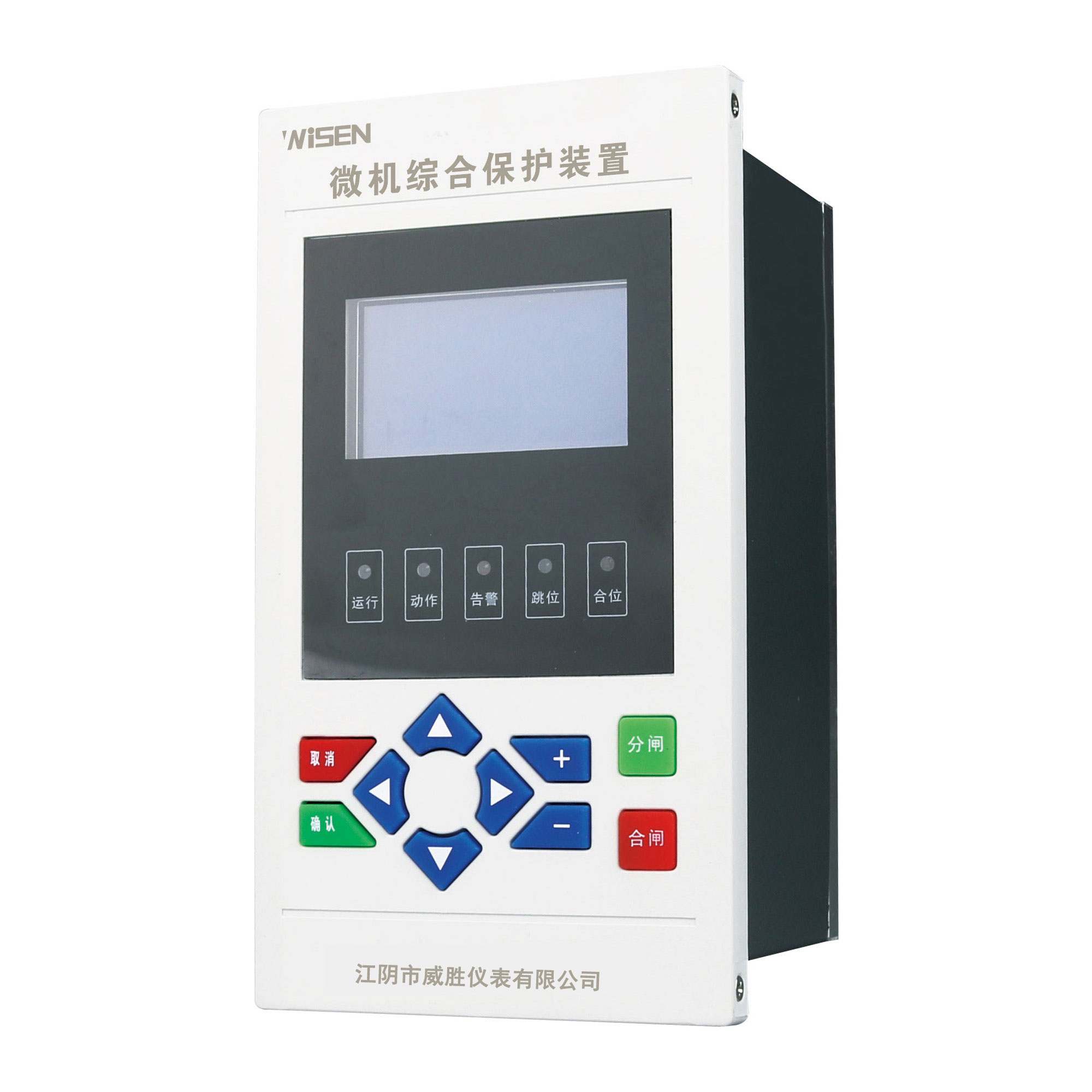

新一代數字式保護測控裝置適用于110kV以下各電壓等級的間隔單元的保護測控，具備完善的保護、測量、控制、備用電源自投及通信監視功能，為變電站、發電廠、高低壓配電及廠用電系統的保護與控制提供了完整的解決方案，可有力地保障高低壓電網及廠用電系統的安全穩定運行。可以和其它保護、自動化設備一起，通過通信接口組成自動化系統。全部裝置均可組屏集中安裝，也可就地安裝于高低壓開關柜。

技術參數：

具體功能:線路保護、出線保護，饋線保護，變壓器測控保護、所用變保護，變壓器后備保護、母聯保護、電容器保護。

1.2裝置特點

◆采用 全密封式結構，具有良好的抗震、防塵性能

◆小型化設計， 體積小，重量輕，外形美觀，安裝方便

◆采用 獨特的可靠性設計，無可調元件，裝置穩定性好，抗干擾性強◆全漢化液晶顯示，人機界面清晰易懂，操作整定極為方便

>裝置供電電源為交直流兩用、裝置操作電源為DC220V,如需DC110V,AC110V，

AC220V需訂貨時注明。

◆具有RS485總線串行通信口，并集成了MODBUS標準通信規約◆具有事件順序記錄功能，可記錄150條事件，數據掉電不丟失

◆具備完善的自 檢功能，完整的異常記錄、事件記錄、操作記錄，所有信息掉電保持◆外形小巧精細、結構合理，采用高等級、高品質的元器件及多層板技術和SMT工

藝，使產品具有很高的電氣性能

◆內部集成零序電流 (電壓)合成算法可外加零序PT (CT)也可不外加零序CT

(PT)，實現零序過流電壓保護。

◆采用精密 合成算法，可通過按鍵MENU操作來實現V-V接法和Y型接法通用。◆具有完整的斷路 器操作回路◆超低功耗。
